Стабильное и бесперебойное питание дома: примеры решений

Перебои с электропитанием часто являются следствием устаревшей или перегруженной трансформаторной подстанции, а это влечет вторую проблему – перепады и скачки напряжения.

В подобных и аналогичных случаях мы предлагаем комплексные решения, которые позволяют всесторонне защитить дом от проблем с электропитанием. Нормализация напряжения – задача стабилизаторов (подробная статья про выбор тут), осуществить бесперебойное питание помогают ИБП.

I. Бюджетное решение для питания одной фазы

Небольшой деревянный дом в Подмосковье подключен по одной фазе. Ввод воздушный. Напряжение скачет и часто пропадает. В щите даже не было УЗО:

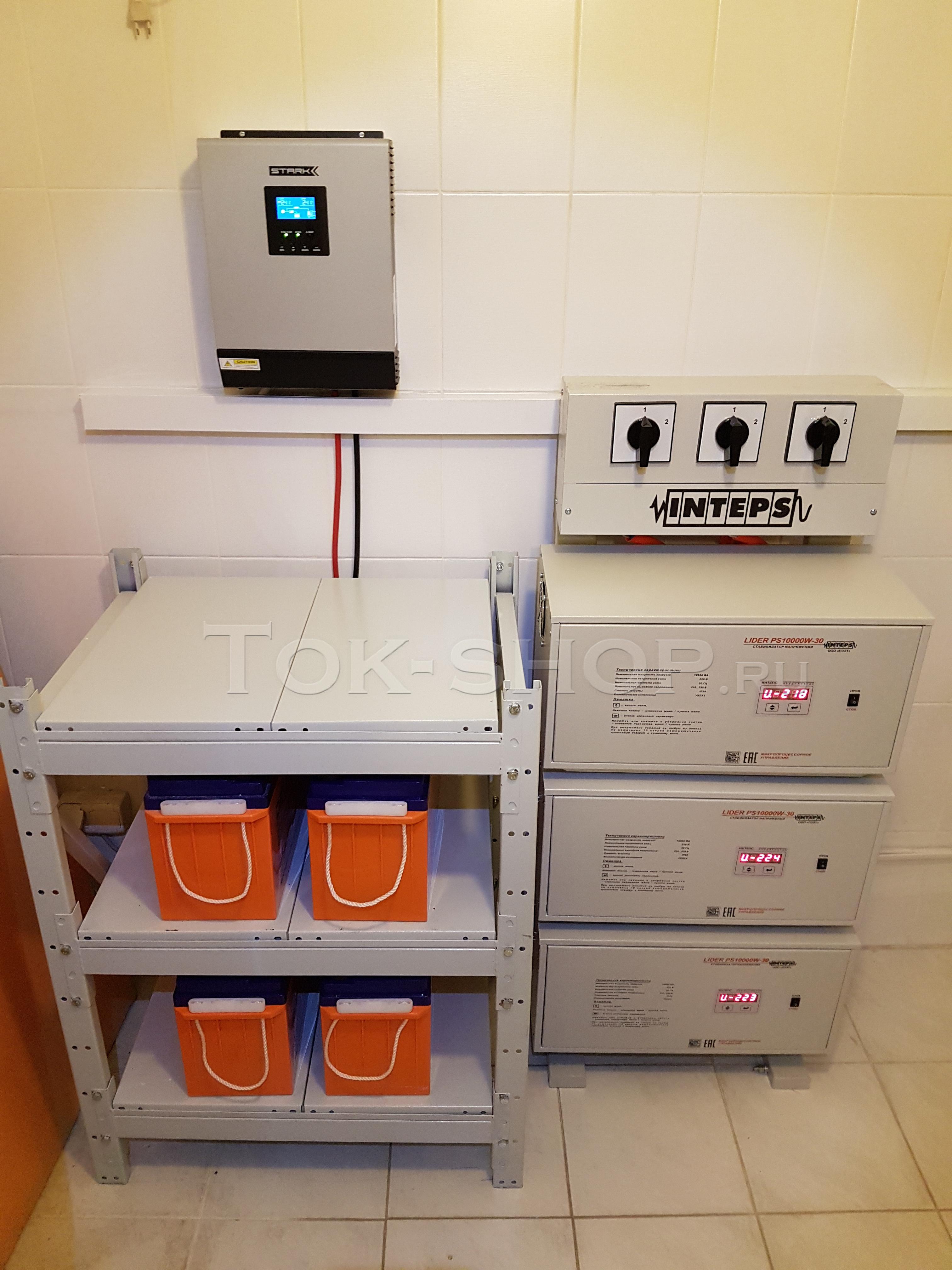

Электроспецназ из компании Ток выехал на объект. Мы смонтировали новый щит на базе автоматов ABB с групповыми УЗО и внутренней молниезащитой (УЗИП). Установили стабилизатор напряжения инверторного типа на всю фазу, а отдельные потребители: котел, резервный свет и холодильник подключили через инвертор Stark 3000INV (мощность до 2.4кВт). Два аккумулятора Leoch DJM12100 по 100Ач обеспечат нам автономию около 7 часов.

II. Стабильно и бесперебойно: дом в Нахабино

Даже новые коттеджные поселки бывают не лишены проблем с электропитанием. Клиент жаловался, что зимой к вечеру напряжение заметно просаживалось, а случаи полных отключений электричества тоже не редкость. Было принято решение стабилизировать питание всего дома, а холодильник, котел, сигнализацию и розетки гостиной “посадить” на бесперебойное питание.

Отечественные стабилизаторы электронного типа Lider PS1000W-30 имеют точность 4.5% и хороший диапазон входных напряжений от 150 до 265 вольт. Их желательно устанавливать на специальной стойке, которая имеет встроенный байпас (режим работы в обход). Важно правильно подобрать модель Лидеров под номинал вводного автомата: недостаточная мощность приведет к ограничению в потреблении; при избыточной – может выбивать вводной автомат при запуске стабов.

Инвертор Stark 3000INV с комплекте с 4-мя аккумуляторами Delta DTM 12 150L обеспечат автономию для части потребителей в этом доме в районе 10 часов.

III. Трехфазное решение для коттеджа в Калужской области

Моргание лампочек и периодические отключения электричества мешали нашему клиенту комфортно работать в своем доме. Отключения не продолжительные, но бесперебойно должны были питаться:

• Отопление – котел Baxi и 4 циркуляционных насоса
• Погружной насос водоснабжения
• Водоочистка
• Септик
• Два холодильника
• Резервный свет
• Автоматические ворота
• Некоторые розетки

Совокупная мощность потребителей, учитывая пусковые токи, предопределила выбор инвертора – МАП Энергия ПРО 9.0/48. А выделенная мощность – 3 фазы по 5кВт и “моргающее” напряжение – стабилизаторов инверторного типа Volter Эталон 7.

Для того,  чтобы не перегружать одну фазу всеми потребителями, которые требовали бесперебойного питания, мы использовали контакторы ESB от ABB. Эта схема позволяет подключать на инвертор нагрузку только в отсутствие питания от внешней сети.

IV. Комплексное решение в соседний дом

Соседу нашего заказчика из предыдущего случая понравилась система, и он заказал реализацию подобного проекта. Оборудование должно стоять в гараже, а инвертор питать все 3 фазы дома и бассейна при отключениях электричества. Выделенная мощность – 21кВт по 3-м фазам. В систему также необходимо было интегрировать генератор, который будет заводится вручную и заряжать аккумуляторы.

Вот так выглядел щит в гараже, через который коммутировался генератор:

Мы собрали новый щит с автоматикой и внутренней молниезащитой

Так как температура в гараже может опускаться немного ниже ноля, мы сделали для аккумуляторов термобокс, который подогревается изнутри под контролем термостата. В гараже ограничено пространство и было принято решение разместить 8 аккумуляторов Delta DTM12200 L на вертикальной стойке – по 2 штуки на полке. Стеллаж размером 150*60*50см (высота*ширина*глубина).

В проект мы заложили инвертор мощностью до 12 кВт – МАП Энергия ПРО 12.0/48 и 3 стабилизатора Volter Etalon 9кВт на фазу:

Переключение на резерв происходит моментально и в целях оповещения домочадцев, мы установили сигнальную лампу.

Учитывая постоянную нагрузку около 1,5 кВт, 8 аккумуляторов по 200Ач продержатся около 10 часов. Если свет отключили на более продолжительное время, можно завести генератор и в течение 6-7 часов на 80% зарядить аккумуляторные батареи, а потом вновь уйти на питание от них. Таким образом, мы получаем большое время тишины, повышаем КПД работы генератора.

Если у вас возникли вопросы – обращайтесь!

Приблизительно посчитать стоимость системы бесперебойного питания можно здесь: http://tok-shop.ru/category/ibp-dlja-doma/
