МАП “Энергия” 9.0/48 на загородный дом с коммутатором фаз

Проблема/дано: редкие отключения центрального электропитания, периодическое пропадание напряжения по одной из фаз.

Задача: обеспечить бесперебойное питание всего загородного дома подключенного по трехфазной схеме на базе одного инвертора, максимальная нагрузка – до 8кВт. На случаи длительного отключения предусмотреть генератор с ручным подключением.

Решение

Как осуществить резервное питание всего дома на базе однофазного инвертора, если он подключен по трехфазной схеме? Очень просто – используем коммутацию фаз в одну при отключении входного напряжения:

Состав щита:

1. Вольтметры/амперметры на каждую фазу для мониторинга напряжения и нагрузки по фазам
2. УЗМ-3-63 – реле контроля напряжения с варистором: защита от скачков напряжения, импульсов, отгорания нуля и перенапряжений.
3. Реверсный рубильник для подключения питания с генератора
4. Реле контроля в связке с контакторами.

В каком случае срабатывает щит:

1. Напряжение по одной из фаз выходит за пределы установленных на УЗМ-3-63 как по верхней границе, так и по нижней. Рекомендуемые значения верхнего порога: 260В, нижнего: 180В. В этом случае на вольтметрах будет видно повышенное/пониженное напряжение, а на УЗМ будет мигать красный индикатор. Если произошло – ожидаем нормализации напряжения и следует задуматься об установке стабилизаторов напряжения, до нормализации  питание дома идет от инвертора.
2. Пропадает напряжение на одной, двух или всех трех фазах (в этом случае погаснет один или несколько вольтметров и зеленые индикаторы на УЗМ), если произошло – ожидаем включения центрального электричества, питание дома идет от инвертора.
3. Поменялось чередование фаз – на УЗМ будут мигать поочередно желтые индикаторы. В этом случае следует вызвать электрика для приведения очередности фаз в порядок, питание дома идет от инвертора.

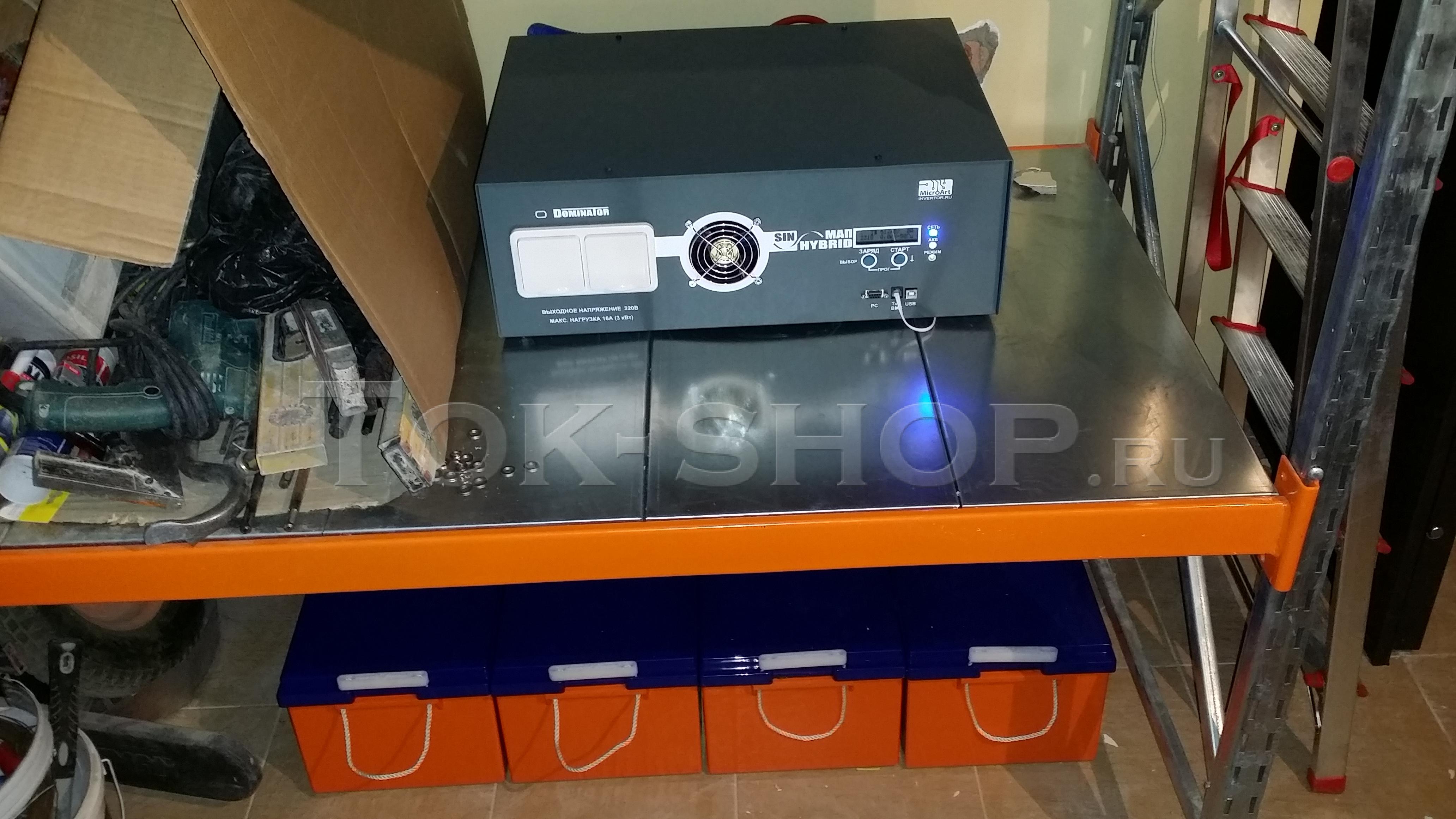

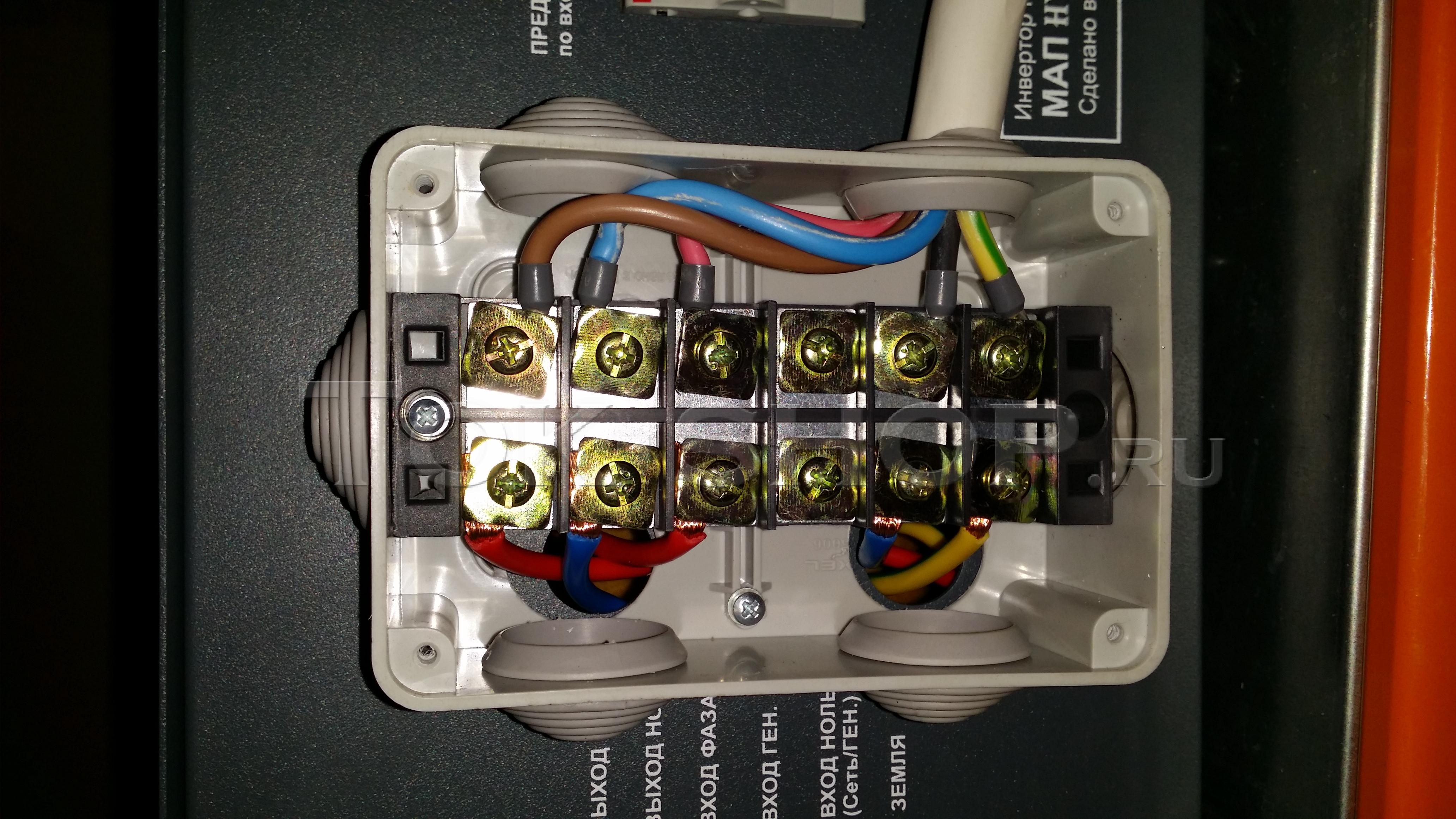

Инвертор установлен на стеллаж, расположенный в теплом гараже:



В комплекте с МАПом мы установили 4-ре аккумулятора Delta DTM 12250L, надежные и долговечные AGM батареи:

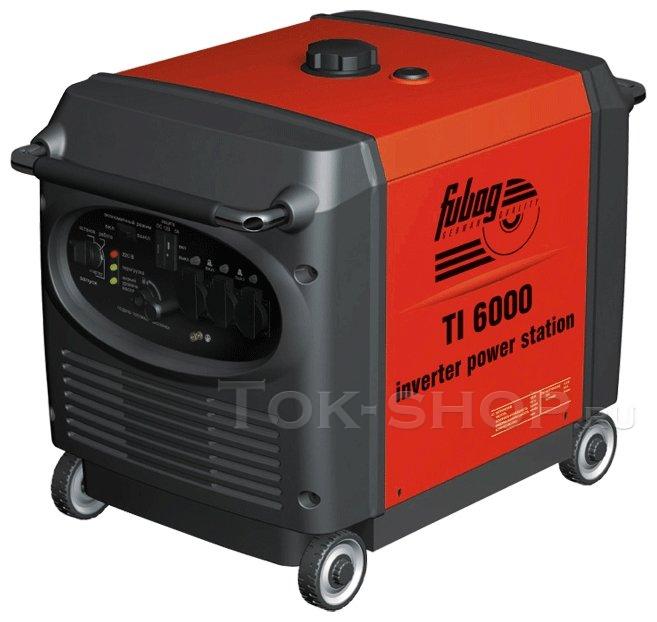

Генератор мы подключили через силовую розетку, переключение на питание от него осуществляется при помощи реверсного рубильника. Был использован прекрасный инверторный генератор Fubag TI6000:
