EcoGrid 5кВт ☼ сетевая однофазная СЭС
- Кол-во фазОднофазный
- Класс решенияПремиум
- Выработка в год, кВт*ч5127
- Мощность инвертора5000 Вт
- Кол-во панелей10
- Суммарная мощность панелей5000 Вт
- Продажа в сетьДа
- Гарантия, мес12
- Deye SUN-5K-G04 (77 400 р.) 1 шт
- JINKO SOLAR 490W JKM490N-60HL4-(V)-F8-EN (16 500 р.) 10 шт
- Щит DC PV-Box 1 (16 775 р.) 1 шт
- Комплект креплений для 5-ти панелей (17 700 р.) 2 шт
- Доставка: 1-4 дня
- Самовывоз: 1-4 дня
- Товар сертифицирован
- Официальная гарантия
- Описание
- Отзывы0
- Обсуждение0
Сетевая солнечная электростанция 5 кВт с панелями Delta 3 кВт

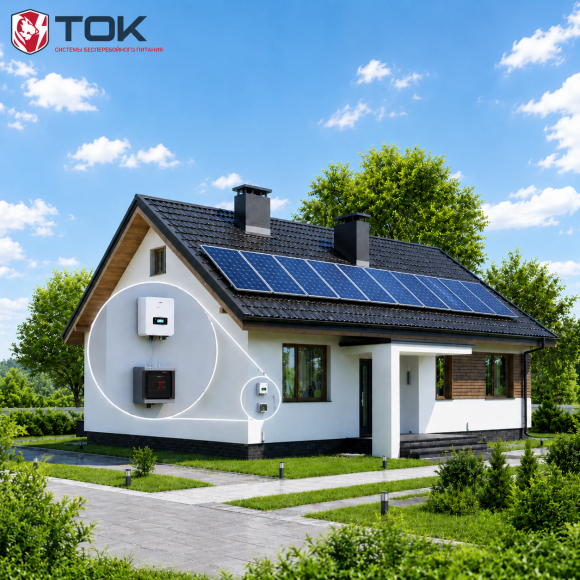

Комплект на базе однофазного сетевого инвертора Deye SUN-5K-G04 и шести солнечных панелей Delta NXT 500-66/2 M10 HC предназначен для частного дома, дачи или небольшого коммерческого объекта. Солнечная электростанция помогает компенсировать дневное энергопотребление, уменьшать расход электроэнергии из внешней сети и, при согласованной схеме учёта, передавать излишки генерации в сеть.
Максимальная активная мощность до 5,5 кВт.
6 монокристаллических панелей JINKO по 500 Вт.
Работает параллельно с внешней электросетью.
Возможны продажа в сеть и режим нулевого экспорта.
Состав комплекта
Deye SUN-5K-G04 — 1 шт.
Однофазный сетевой инвертор с номинальной выходной мощностью 5 кВт, максимальной активной мощностью 5,5 кВт и двумя независимыми MPPT-трекерами. Допустимая мощность солнечного массива — до 6,5 кВт, рабочий диапазон MPPT — 70–500 В.
JINKO SOLAR 490W JKM490N-60HL4-(V)-F8-EN — 10 шт.
Монокристаллические Half Cut PERC-модули Grade A мощностью 500 Вт каждый. Общая установленная мощность солнечного поля составляет 3 кВт. КПД одного модуля — 21,05%.
Комплект креплений для крыши
Крепёж подбирается с учётом типа кровли, расположения стропил, ветровой и снеговой нагрузки, ориентации и угла наклона солнечных панелей.
Щит DC PV-Box 1 — 1 шт.
Обеспечивает коммутацию и защиту линии постоянного тока между солнечными панелями и инвертором, включая безопасное отключение PV-массива.
Как работает сетевая солнечная электростанция
Днём солнечные панели вырабатывают постоянный ток, а Deye SUN-5K-G04 преобразует его в переменный ток 220/230 В и направляет на потребителей дома. Если солнечной мощности недостаточно, недостающая энергия автоматически поступает из внешней сети. Если генерация выше текущего потребления, излишки могут передаваться в сеть либо ограничиваться функцией Zero Export.
Для какой нагрузки рассчитана станция
Номинальная мощность инвертора составляет 5 кВт. Он может компенсировать до 5 кВт текущей однофазной нагрузки, однако солнечное поле в этом комплекте имеет мощность 3 кВт. Поэтому фактическая солнечная отдача зависит прежде всего от освещённости, температуры, ориентации панелей и времени года и не превышает возможностей установленного массива.
Какие нагрузки можно компенсировать
- холодильник и морозильную камеру;
- освещение и бытовые розетки;
- интернет, компьютеры и видеонаблюдение;
- циркуляционные и скважинные насосы;
- стиральную и посудомоечную машину;
- кондиционер и другую дневную бытовую нагрузку;
- оборудование небольшого офиса, магазина или мастерской.
Как распределяется мощность
Потребители остаются подключёнными к домашнему электрощиту. Сначала они используют доступную солнечную энергию, а недостающую мощность получают из сети. Например, если дом потребляет 4 кВт, а панели вырабатывают 2,5 кВт, оставшиеся 1,5 кВт поступят из внешней сети.
Подключение в однофазном и трёхфазном доме
Если ввод однофазный
Инвертор подключается к общей однофазной шине дома и компенсирует потребление всей фазы в пределах своей мощности и текущей солнечной генерации. Если нагрузка выше выработки станции, разница автоматически поступает из сети.
Если ввод трёхфазный
Поскольку Deye SUN-5K-G04 является однофазным, он подключается только к одной выбранной фазе и компенсирует нагрузку именно на ней. Для равномерной генерации по всем трём фазам требуется трёхфазный сетевой инвертор или отдельное проектное решение.
Коротко о схеме подключения
1. Солнечные панели
Шесть модулей JINKO устанавливаются на кровле и объединяются в рассчитанную PV-строку. Для шести последовательно соединённых панелей рабочее напряжение при стандартных условиях составляет около 230,8 В, а напряжение холостого хода — около 274,4 В.
2. Защита DC
Линия от солнечных панелей проходит через щит DC PV-Box 1, после чего подключается к MPPT-входу инвертора. Номиналы защиты и кабели выбираются по проекту.
3. Подключение к сети дома
AC-выход инвертора через отдельный автомат и предусмотренные проектом устройства защиты подключается к распределительному щиту и узлу учёта. Для нулевого экспорта устанавливается и настраивается соответствующий измерительный комплект.
Профессиональная реализация солнечной электростанции под ключ
Компания «ТОК» выполняет предпроектное обследование с выездом на объект. Специалисты анализируют профиль энергопотребления, мощность и фазность ввода, состояние электрощита, параметры узла учёта, конструкцию кровли и условия размещения солнечных панелей.
Мы выполняем проектные работы, подбираем кабели и защитное оборудование, монтируем панели, инвертор и электрические щиты, проводим пусконаладку и настраиваем мониторинг. После ввода станции в эксплуатацию доступны профессиональное сервисное обслуживание, диагностика и техническая поддержка.
- Основное
- Тип Сетевая
- Кол-во фаз Однофазный
- Класс решения Премиум
- Статистика

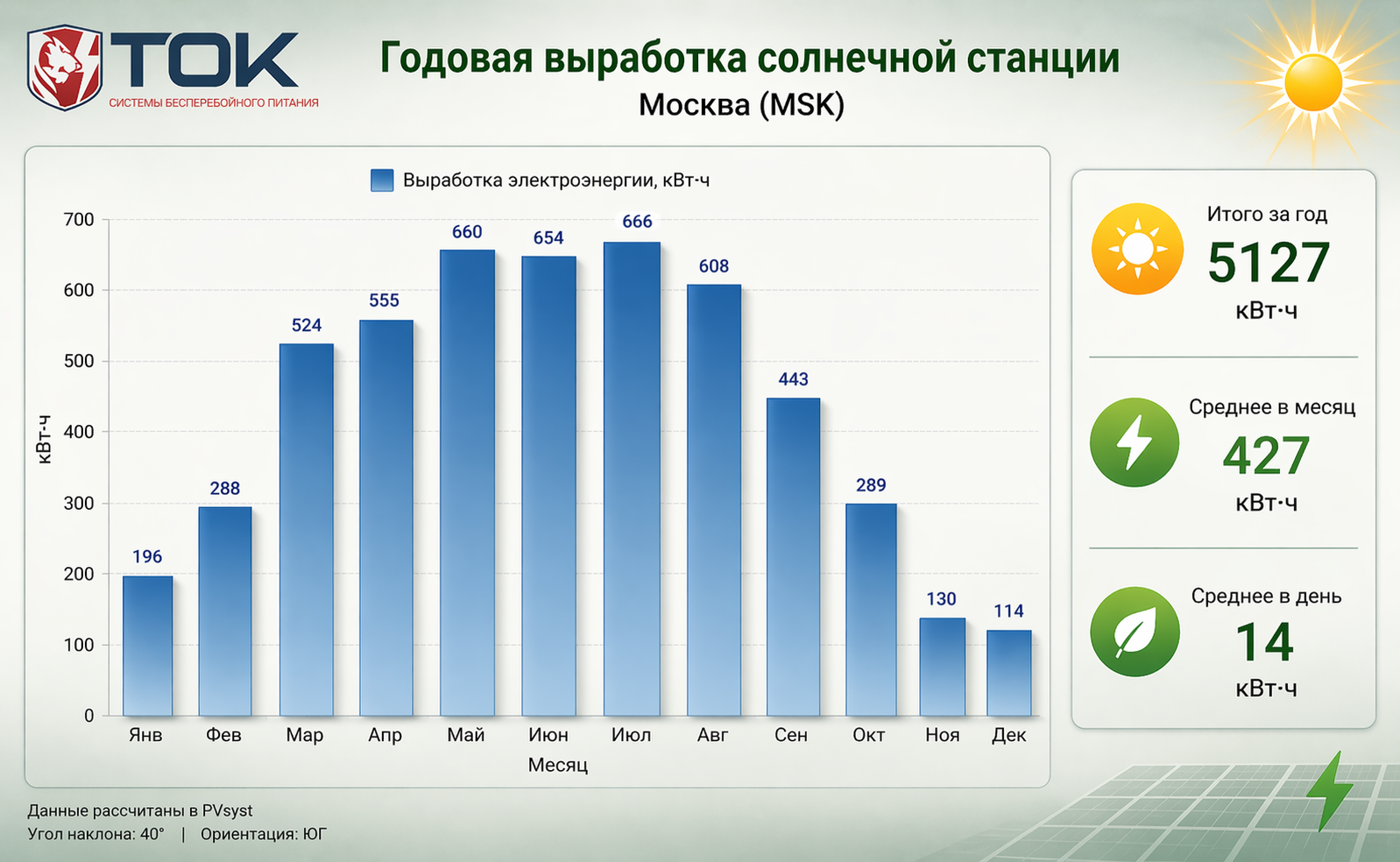

- Выработка в год, кВт*ч 5127
- Средняя выработка в месяц, кВт*ч 427
- Средняя выработка в день, кВт*ч 14
- Инвертор
- Мощность инвертора 5000 Вт
- Мощность PV 5000 Вт
- Пик. мощность 5500 Вт
- Необходимость АКБ Без АКБ
- Ограничение экспорта Да
- Выходной сигнал Чистая синусоида
- Тип преобразователя Безтрансформаторный (ВЧ)
- Удаленный мониторинг Wi-Fi, RS485
- Мин. кол-во АКБ, шт Нет
- Контроллер
- Тип контроллера MPPT
- Кол-во MPPT контроллеров 2
- Максимальное напряжение СП, В 550
- Конструктив Встроенный
- Солнечные панели
- Кол-во панелей 10
- Тип панелей TOPCon
- Суммарная мощность панелей 5000 Вт
- Категория качества Grade A
- Напряжение СП, В 38.5
- Мощность, Вт 500
- Класс Премиум
- Прочее
- Продажа в сеть Да
- Гарантия, мес 12
