Hуbrid Li 100 ☼ гибридная трехфазная СЭС

Цена с НДС на 28.07.2026

В сравнение В избранное

Основное:

Кол-во фазТрехфазный
Класс решенияПремиум
Выработка в год, кВт*ч102535
Мощность инвертора100000 Вт
Кол-во панелей200
Суммарная мощность панелей98000 Вт
Технология АКБLiFePO4
Суммарная емкость АКБ, Ач2000
Циклов, 50% DOD8000
Продажа в сетьДа
Гарантия, мес12

Все характеристики

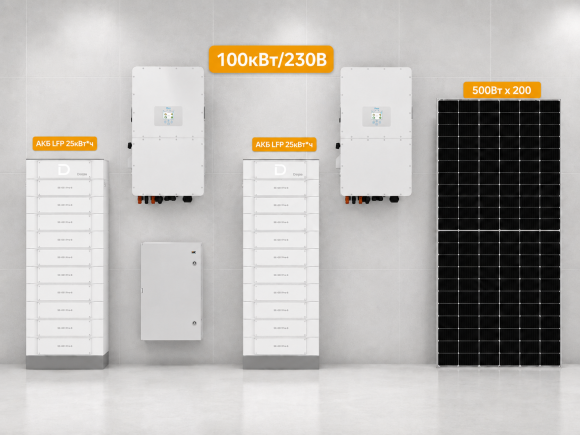

Состав комплекта:

Deye SUN-50K-SG01HP3-EU-BM3 (876 500 р.) 2 шт
Dyness STACK100 - 50кВт*ч (1 680 500 р.) 2 шт
JINKO SOLAR 490W JKM490N-60HL4-(V)-F8-EN (13 900 р.) 200 шт
Щит DC PV-Box 4 (39 375 р.) 2 шт
Крепление на крышу на минирейлах (4 900 р.) 40 шт

Вы экономите:408 437 р.

8 168 750 р. 7 760 313 р.

Доставка: 1-4 дня
Самовывоз: 1-4 дня

Подробнее

Монтаж "под ключ" от:

Товар сертифицирован
Официальная гарантия

Описание
Отзывы⁰
Обсуждение⁰
Аналоги²

Описание

Гибридная трёхфазная солнечная электростанция 100 кВт с накопителями Dyness

Комплект на базе двух трёхфазных гибридных инверторов Deye мощностью по 50 кВт, двух высоковольтных накопителей Dyness STACK100 и двухсот солнечных панелей JINKO SOLAR по 490 Вт предназначен для крупных частных домов, коммерческих объектов, производственных площадок, складов и фермерских хозяйств. Станция обеспечивает трёхфазную нагрузку, использует солнечную энергию для собственного потребления и зарядки аккумуляторов, поддерживает резервное питание и может передавать излишки выработки во внешнюю сеть.

Инверторы 100 кВт Солнечное поле 98 кВт Dyness STACK100 — 2 кластера Трёхфазная гибридная система

Суммарная мощность инверторов

100 кВт

Два трёхфазных инвертора по 50 кВт.

Солнечное поле

98 кВт

200 модулей Jinko Solar по 490 Вт.

Накопление энергии

Уточняется

Зависит от числа модулей в двух кластерах STACK100.

Тип станции

Гибридная

Собственное потребление, резерв и продажа излишков.

Состав комплекта

Deye SUN-50K-SG01HP3-EU — 2 шт.

Трёхфазные высоковольтные гибридные инверторы суммарной номинальной мощностью 100 кВт. Для официальной версии 50 кВт указаны максимальная PV-мощность 65 кВт на инвертор, напряжение PV до 1000 В, диапазон MPPT 150–850 В, батарейный диапазон 160–800 В и два батарейных входа по 50 А.

Dyness STACK100 — 2 шт.

Модульные высоковольтные LiFePO4-накопители. Один кластер собирается из 3–15 модулей по 5,12 кВт·ч и имеет ёмкость от 15,36 до 76,8 кВт·ч. Два кластера могут иметь общую номинальную ёмкость от 30,72 до 153,6 кВт·ч в зависимости от комплектации.

JINKO SOLAR 490W JKM490N-60HL4-(V)-F8-EN — 200 шт.

Монокристаллические N-type модули общей пиковой мощностью 98 кВт. Один модуль: 490 Вт, рабочее напряжение 36,43 В, рабочий ток 13,45 А, напряжение холостого хода 43,91 В и эффективность 22,67%.

Монтаж и DC-защита

крепление на крышу на минирейлах — 40 комплектов;
щит DC PV-Box 4 — 2 шт.;
один четырёхлинейный щит предусматривается для PV-части каждого инвертора.

Исправление исходного списка: позиция «Щит DC PV-Box 4 — 40 шт.» является опечаткой. В опубликованном комплекте Tok-Shop указаны 40 комплектов креплений на минирейлах и 2 щита DC PV-Box 4.

Как работает гибридная солнечная электростанция

Днём панели питают трёхфазную нагрузку объекта и заряжают аккумуляторные кластеры. Если солнечной энергии недостаточно, инверторы используют запас Dyness или внешнюю сеть. При отключении сети выделенная резервная часть объекта продолжает работать от солнечного поля и батарей в пределах проектной мощности и доступной энергии.

Почему станция гибридная: Deye поддерживает сетевую работу, продажу излишков и ограничение экспорта. Станцию можно настроить как на передачу энергии в сеть, так и на собственное потребление с нулевым экспортом.

Продажа электроэнергии возможна только после выполнения требований сетевой организации, установки согласованного узла учёта и оформления необходимых договоров. Без согласования применяется режим нулевого экспорта.

Для какой нагрузки рассчитана станция

Два инвертора обеспечивают до 100 кВт номинальной трёхфазной мощности. Такая система значительно мощнее обычной домашней СЭС и подходит для большого дома с электрическим отоплением, нескольких зданий, мастерской, склада, магазина, фермы или небольшого производства. Реальный состав нагрузки определяется вводной мощностью объекта, пусковыми токами и схемой резервирования.

Что можно подключить после расчёта

освещение, розеточные группы и офисное оборудование;
котельную, насосы, вентиляцию и холодильное оборудование;
электроинструмент и производственные линии;
серверы, связь, видеонаблюдение и автоматику;
зарядные станции для электромобилей;
трёхфазные двигатели и компрессоры с учётом пусковых токов.

Что обязательно проверяется проектом

разрешённая и фактическая мощность ввода;
пусковые токи двигателей и трансформаторов;
баланс нагрузки между фазами;
категория надёжности электроснабжения;
требуемое время автономной работы;
селективность AC- и DC-защит.

Подключение к трёхфазному объекту

Оба инвертора являются трёхфазными и могут работать параллельно. При достаточной вводной мощности и правильно рассчитанных аккумуляторах станция может питать весь объект мощностью до 100 кВт. Если входная мощность, батареи или требования резервирования ограничены, на гибридную систему подключают только выделенную часть объекта: инженерные системы, производственную линию, серверную, холодильное оборудование или другие приоритетные нагрузки.

Окончательная схема определяет, какие нагрузки работают постоянно, какие резервируются при отключении сети и какие остаются только на внешнем вводе. Для параллельной работы инверторов необходимы общая логика управления, согласованная автоматика и корректная настройка связи.

Аккумуляторная система Dyness STACK100

Каждый модуль STACK100 имеет номинальную энергию 5,12 кВт·ч, доступную энергию 4,864 кВт·ч, напряжение 51,2 В и ёмкость 100 А·ч. В одном последовательном кластере устанавливается от 3 до 15 модулей; поддерживаются CAN/RS485, ток до 100 А и глубина разряда до 95%.

Ёмкость комплекта необходимо уточнить: карточка Tok-Shop «Dyness STACK100» не сообщает количество батарейных модулей. Если каждый кластер укомплектован десятью модулями, один STACK100 имеет 51,2 кВт·ч номинально и 48,64 кВт·ч доступно, а два кластера — 102,4 и 97,28 кВт·ч соответственно. Эти значения нельзя указывать как окончательные без подтверждения спецификации поставки.

Для полной автономной мощности 50 кВт на один инвертор конфигурация батареи подбирается по рабочему напряжению, максимальному току и совместимости BMS. Номинальное напряжение кластера должно соответствовать диапазону Deye 160–800 В, а подключение двух STACK100 согласуется с двумя инверторами и их батарейными входами.

Солнечное поле и схема PV-строк

Двести панелей дают 98 кВт пиковой мощности, то есть по 49 кВт на каждый инвертор. Это ниже максимальной PV-мощности 65 кВт на один Deye 50K. Площадь самих модулей составляет около 432 м², а суммарная масса — около 4,5 т без учёта креплений, кабелей и конструкций кровли.

Если поставляется официальная версия BM4

У модели 50 кВт четыре MPPT по две строки. Для каждого инвертора 100 панелей можно распределить как шесть строк по 12 модулей и две строки по 14 модулей. На каждом MPPT две параллельные строки имеют одинаковую длину.

Если фактически поставляется версия с тремя MPPT

Для 100 панелей на инвертор возможна базовая схема: один MPPT — две строки по 16 модулей, ещё два MPPT — по две строки из 17 модулей. Схема повторяется для второго инвертора и обязательно проверяется по паспорту конкретной поставки.

Расхождение маркировки: официальный паспорт Deye относит инвертор 50 кВт к версии SUN-50K-SG01HP3-EU-BM4 с четырьмя MPPT. Карточка Tok-Shop называет его BM3 и указывает три MPPT. До проектирования необходимо получить фото шильдика, серийный номер и паспорт конкретного оборудования.

Коротко о схеме подключения

1. Солнечные панели

Панели устанавливаются на минирейлах, распределяются между двумя инверторами и собираются в одинаковые парные строки для каждого MPPT. Четыре объединённые MPPT-линии одного инвертора проходят через отдельный PV-Box 4.

2. Dyness STACK100

Каждый кластер подключается к своему инвертору либо к общей согласованной высоковольтной схеме. Силовые цепи, BMS, предзаряд, защитные аппараты и аварийное отключение выполняются по проекту.

3. Сеть и трёхфазная нагрузка

Инверторы работают параллельно на трёхфазную шину объекта. Счётчик или трансформаторы тока обеспечивают контроль импорта и экспорта, а отдельный щит распределяет резервируемые и нерезервируемые нагрузки.

Стринги, комбайнеры, номиналы предохранителей, УЗИП, DC-выключатели, сечения кабелей, заземление, молниезащита и несущая способность кровли рассчитываются проектировщиком. Для системы 100 кВт монтаж без полноценного проекта недопустим.

Профессиональная реализация гибридной электростанции под ключ

Компания «ТОК» выполняет предпроектное обследование с выездом на объект, анализирует профиль нагрузки, вводную мощность, электрощиты, кровлю, условия сетевого подключения и необходимое время автономной работы. По результатам обследования специалисты разрабатывают проект солнечного поля, аккумуляторной системы, параллельной работы инверторов, AC- и DC-защиты.

Мы выполняем проектные работы, монтаж солнечных панелей, инверторов, Dyness STACK100 и защитных щитов, проводим пусконаладку, настройку продажи или нулевого экспорта и обучение персонала. После запуска доступны профессиональное сервисное обслуживание, диагностика и техническая поддержка.
