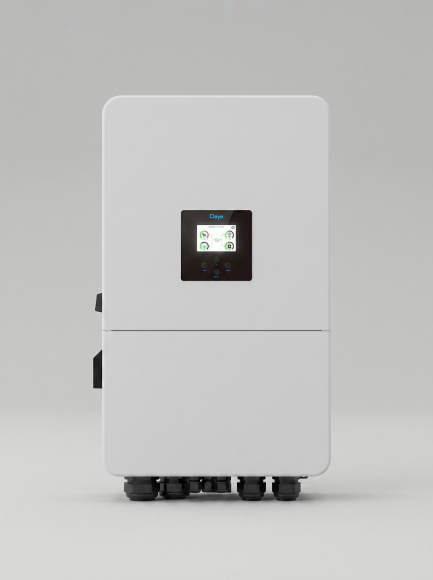

Гибридный солнечный инвертор Deye SUN-18K-SG05LP3-EU-SM2 18 кВт

Относится к профессиональной серии оборудования для солнечной энергетики и представляет собой усовершенствованное устройство мощностью 18 киловатт для организации надежного электроснабжения объектов с повышенным энергопотреблением.

Архитектура и конструкция

Модель SG05LP3 выполнена в трехфазном исполнении, что делает ее оптимальным выбором для объектов с трехфазным вводом и мощными потребителями электроэнергии. Конструкция инвертора предусматривает настенный монтаж с естественным охлаждением, что обеспечивает бесшумную работу и высокую надежность.

Корпус из алюминиевого сплава с защитой IP65 позволяет размещать оборудование в неотапливаемых технических помещениях, гаражах, под навесами. Рабочий диапазон температур от минус 25 до плюс 60 градусов Цельсия обеспечивает круглогодичную эксплуатацию в климатических условиях России.

Система MPPT-контроллеров

Инвертор Deye 18 кВт оборудован двумя независимыми MPPT-трекерами с широким диапазоном входного напряжения от 160 до 950 вольт. Данная особенность позволяет подключать солнечные панели с различной ориентацией по сторонам света, что критично для крыш сложной формы или при наличии частичного затенения.

Максимальная входная мощность фотоэлектрических модулей составляет 27 киловатт, что обеспечивает полуторный запас относительно номинальной мощности инвертора. Это позволяет компенсировать потери эффективности панелей в утренние и вечерние часы, а также обеспечивает стабильную работу в пасмурную погоду.

Каждый MPPT-канал способен обрабатывать мощность до 13500 Вт при токе до 15 ампер, что дает гибкость в проектировании солнечных массивов. Напряжение холостого хода может достигать 1000 вольт, что соответствует последовательному подключению до 25 стандартных панелей мощностью 550 Вт.

Работа с аккумуляторными батареями

Deye SUN-18K-SG05LP3-EU-SM2 поддерживает подключение высоковольтных литий-ионных и литий-железо-фосфатных батарей напряжением от 160 до 950 вольт. Высоковольтная архитектура снижает токовые нагрузки в DC-цепях, что позволяет использовать кабели меньшего сечения и уменьшает резистивные потери.

Максимальный ток заряда батарей составляет 50 ампер, что при напряжении 400В обеспечивает зарядную мощность до 20 кВт. Встроенная система управления батареями контролирует напряжение, ток, температуру и балансировку ячеек, обеспечивая безопасную эксплуатацию и максимальный срок службы аккумуляторов.

Инвертор совместим с батареями ведущих производителей: Pylontech, BYD, Dyness, CATL, Sunwoda и других брендов, поддерживающих протоколы связи CAN или RS485.

Режимы работы и алгоритмы управления

Оборудование поддерживает несколько основных режимов работы:

Автономный режим (Off-Grid) - полная независимость от внешней сети. Питание объекта осуществляется от солнечных панелей и батарей. Используется в местах без централизованного электроснабжения.

Гибридный режим - комбинированная работа с сетью. Приоритет отдается солнечной генерации, излишки энергии запасаются в батареях. При недостатке мощности подключается внешняя сеть.

Резервное питание (UPS) - объект работает от сети, инвертор находится в режиме ожидания. При пропадании сетевого напряжения происходит автоматический переход на питание от батарей за 10 миллисекунд.

Режим продажи энергии - солнечная генерация превышает потребление, излишки передаются во внешнюю сеть по программе зеленого тарифа.

Трехфазный выход

Номинальная выходная мощность 18000 ватт распределяется равномерно по трем фазам по 6000 ватт на каждую. Инвертор автоматически балансирует нагрузку между фазами, компенсируя неравномерное потребление. Максимальная кратковременная перегрузка составляет 120% в течение 60 секунд.

Выходное напряжение стабилизировано на уровне 380В с точностью плюс-минус 2 процента, что обеспечивает корректную работу чувствительного оборудования. Частота 50 Герц поддерживается с отклонением не более 0.1 Гц.

Трехфазное исполнение критично для подключения мощных потребителей: тепловых насосов производительностью до 20 кВт, электрокотлов, зарядных станций для электромобилей, деревообрабатывающих станков, сварочного оборудования, насосных станций.

Защитные функции

Инвертор Deye 18 кВт оснащен многоуровневой системой защит:

• Защита от короткого замыкания на выходе
• Защита от перегрузки с автоматическим отключением
• Защита от обратной полярности PV-модулей
• Защита от перенапряжения и недонапряжения сети
• Защита от перегрева с температурным дерейтингом
• Защита от токов утечки (УЗО)
• Защита от обратного тока в ночное время
• Защита от островного эффекта

Все защитные функции соответствуют международным стандартам VDE, IEC и требованиям российских сетевых компаний.

Мониторинг и диспетчеризация

Встроенный модуль связи обеспечивает передачу данных через Wi-Fi или GPRS (опционально). Пользователь получает доступ к веб-интерфейсу и мобильному приложению для контроля параметров в реальном времени:

• Текущая мощность солнечной генерации
• Напряжение и ток по каждой фазе
• Состояние батарей (уровень заряда, напряжение, ток)
• Суточная и месячная статистика выработки
• История событий и ошибок
• Управление режимами работы
• Настройка временных интервалов заряда/разряда

Система поддерживает групповое управление несколькими инверторами, что актуально для масштабируемых инсталляций с параллельным подключением до 16 устройств общей мощностью до 288 кВт.

Применение и типовые объекты

Гибридный инвертор Deye SUN-18K-SG05LP3-EU-SM2 оптимален для следующих применений:

Жилой сектор: загородные дома площадью 400-600 квадратных метров с круглогодичным проживанием, электрическим отоплением, кондиционированием, бассейном.

Коммерческие объекты: офисные здания, торговые павильоны, придорожные кафе, мини-гостиницы, автосервисы, АЗС.

Сельское хозяйство: фермерские хозяйства, теплицы с климат-контролем, животноводческие комплексы, зернохранилища, насосные станции.

Производство: небольшие цеха, мастерские, производственные линии с энергопотреблением до 150 кВтч в сутки.

Экономическая эффективность

При средней инсоляции 4.5 пикового солнечного часа в день солнечная электростанция на базе инвертора Deye 18 кВт с массивом панелей 27 кВт способна генерировать до 120 киловатт-часов электроэнергии в сутки в летний период и до 40 кВтч зимой.

Срок окупаемости системы составляет от 5 до 8 лет в зависимости от региона, тарифов на электроэнергию и наличия программ поддержки возобновляемой энергетики. При средней стоимости киловатт-часа 6 рублей экономия составляет 180-720 рублей в день или 5400-21600 рублей в месяц.

Монтаж и эксплуатация

Установка инвертора выполняется на вертикальную поверхность с использованием комплектного монтажного кронштейна. Минимальное расстояние до потолка и стен - 300 миллиметров для обеспечения естественной конвекции воздуха.

Подключение выполняется кабелями с двойной изоляцией: солнечные панели - кабель PV1-F 6 мм², батареи - кабель ПВ3 16 мм², сеть и нагрузка - кабель ВВГнг 10 мм². Все соединения выполняются через автоматические выключатели соответствующего номинала.

Обслуживание ограничивается визуальным осмотром раз в полгода и очисткой от пыли. Конструкция не содержит изнашиваемых элементов. Расчетный срок службы - 15 лет с сохранением 80% номинальной мощности.

Гарантия и сервис

Производитель предоставляет гарантию 5 лет с возможностью продления до 10 лет. На территории России работает сеть авторизованных сервисных центров, обеспечивающих гарантийное и постгарантийное обслуживание, поставку запасных частей.

Сертификация и соответствие стандартам

Инвертор Deye SUN-18K-SG05LP3-EU-SM2 сертифицирован по следующим стандартам:

• CE - соответствие директивам Евросоюза
• IEC 62109 - безопасность преобразователей для фотоэлектрических систем
• VDE 0126-1-1 - автоматическое отключение при нарушениях в сети
• IEC 61727 - требования к подключению к сети
• EAC - соответствие техническому регламенту Таможенного союза

Оборудование допущено к эксплуатации на территории Российской Федерации и стран ЕАЭС без дополнительных согласований.
