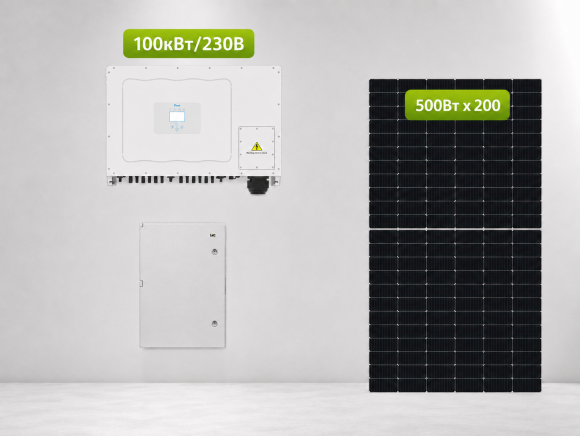

EcoGrid 100кВт ☼ сетевая трехфазная СЭС

Цена с НДС на 29.07.2026

В сравнение В избранное

Основное:

Кол-во фазТрехфазный
Класс решенияПремиум
Мощность инвертора100000 Вт
Кол-во панелей200
Суммарная мощность панелей98000 Вт
Продажа в сетьДа
Гарантия, мес12

Все характеристики

Состав комплекта:

Deye SUN-100K-G03 (453 300 р.) 1 шт
JINKO SOLAR 490W JKM490N-60HL4-(V)-F8-EN (13 900 р.) 200 шт
Щит DC PV-Box 4 (39 375 р.) 2 шт
Крепление на крышу на минирейлах (4 900 р.) 40 шт

Вы экономите:175 402 р.

3 508 050 р. 3 332 648 р.

Доставка: 1-4 дня
Самовывоз: 1-4 дня

Подробнее

Монтаж "под ключ" от:

Товар сертифицирован
Официальная гарантия

Описание
Отзывы⁰
Обсуждение⁰
Аналоги⁴

Описание

Cетевая солнечная электростанция EcoGrid 100 кВт для установки на крыше

EcoGrid 100 кВт — комплект трёхфазной сетевой солнечной электростанции для предприятия, склада, агрокомплекса, торгового центра или крупного частного объекта. Инвертор Deye SUN-100K-G03 и 200 модулей JINKO SOLAR по 490 Вт обеспечивают 100 кВт номинальной инверторной мощности и 98 кВт установленной мощности солнечного поля. Станция помогает сокращать дневное потребление из сети и, при согласованной схеме учёта, передавать излишки генерации во внешнюю сеть.

Инвертор 100 кВт Солнечное поле 98 кВт Трёхфазная система 380/400 В Монтаж на крыше

Номинальная мощность AC

100 кВт

Трёхфазный сетевой инвертор Deye.

Мощность солнечного поля

98 кВт

200 панелей Jinko Solar по 490 Вт.

MPPT-трекеры

Независимое управление группами PV-стрингов.

Экспорт энергии

Поддерживается

Продажа в сеть или ограничение экспорта.

Состав комплекта EcoGrid 100 кВт

Deye SUN-100K-G03 — 1 шт.

Трёхфазный сетевой инвертор номинальной мощностью 100 кВт. Поддерживает до 150 кВт PV-мощности, имеет 6 MPPT-трекеров, рабочий диапазон MPPT 200–850 В, максимальное PV-напряжение 1000 В и максимальный КПД 98,8%.

JINKO SOLAR 490W JKM490N-60HL4-(V)-F8-EN — 200 шт.

Монокристаллические N-type модули общей пиковой мощностью 98 кВт. Один модуль выдаёт 490 Вт, имеет рабочее напряжение 36,43 В, рабочий ток 13,45 А и напряжение холостого хода 43,91 В.

Крепление на крышу на минирейлах — 40 комплектов

Крепёж рассчитан на комплектацию панелей группами, кратными пяти. Тип кровли, шаг несущих элементов, допустимая нагрузка, расположение точек крепления и герметизация проходов проверяются до монтажа.

Щит DC PV-Box 4 — 2 шт.

Каждый щит рассчитан на четыре DC-линии и включает защиту от импульсных перенапряжений, плавкие вставки, устройства отключения и корпус IP65. Номиналы выбираются по параметрам спроектированных стрингов.

Как работает гибридная сетевая солнечная электростанция

Солнечные панели вырабатывают постоянный ток, а Deye SUN-100K-G03 преобразует его в трёхфазный переменный ток 380/400 В и синхронно подаёт в распределительную сеть объекта. Солнечная энергия в первую очередь покрывает текущую нагрузку. Если генерации недостаточно, недостающая мощность поступает из внешней сети. Если выработка выше потребления, излишки могут передаваться в сеть или ограничиваться системой Zero Export.

Инвертор поддерживает передачу энергии в сеть, поэтому по признаку экспорта комплект относится к гибридным сетевым решениям. Продажа электроэнергии возможна после получения технических условий, согласования схемы присоединения и установки соответствующего коммерческого учёта.

Важно: в комплекте нет аккумуляторов. При аварийном исчезновении внешней сети сетевой инвертор отключается по защите от островного режима. Эта станция снижает сетевое потребление, но не обеспечивает автономное или резервное питание объекта.

Для какой нагрузки рассчитана станция 100 кВт

Номинальная мощность инвертора составляет 100 кВт, а установленная мощность солнечного массива — 98 кВт. Станция рассчитана на объекты с высоким дневным энергопотреблением. Фактическая генерация зависит от сезона, погоды, температуры панелей, ориентации кровли и наличия затенения.

Типовые потребители

производственное и станочное оборудование;
вентиляция, кондиционирование и холодильные установки;
насосы и системы водоснабжения;
склады, магазины и офисные здания;
фермы, теплицы и агропромышленные комплексы;
гостиницы, медицинские и образовательные объекты;
зарядная инфраструктура электротранспорта.

Как распределяется мощность

Станция работает параллельно с сетью и компенсирует часть или всю текущую нагрузку в пределах доступной солнечной генерации. Например, если объект потребляет 130 кВт, а станция выдаёт 80 кВт, оставшиеся 50 кВт поступают из внешней сети.

Для обычного частного дома мощность 100 кВт обычно избыточна. На большой усадьбе или комплексе зданий станция может компенсировать нагрузку всего объекта или его части при наличии трёхфазного ввода, соответствующей разрешённой мощности и согласованного проекта.

Подключение трёхфазной станции

Deye SUN-100K-G03 является трёхфазным инвертором и подаёт мощность сразу во все три фазы. Он подключается к главному распределительному щиту объекта и может компенсировать нагрузку всего здания или выбранной части внутренней сети. Конкретная схема зависит от мощности ввода, пропускной способности кабельных линий, параметров трансформаторной подстанции и фактического профиля потребления.

Размещение солнечных панелей на крыше

Площадь 200 модулей Jinko без учёта технологических зазоров составляет около 432 м², а их суммарная масса — примерно 4,5 т. Реальная требуемая площадь кровли будет больше из-за проходов, противопожарных разрывов, отступов от края, оборудования и зон возможного затенения.

До монтажа необходимо обследовать кровлю и несущие конструкции, проверить расчётную снеговую и ветровую нагрузку, состояние покрытия и допустимую дополнительную массу. Решение о возможности установки принимает проектировщик на основании обследования и расчётов.

Коротко о схеме подключения

1. Солнечные панели

200 модулей размещаются на крыше и распределяются по расчётным последовательным стрингам. Длина стрингов определяется диапазоном MPPT 200–850 В, пределом 1000 В и минимальной температурой на объекте.

2. DC-защита и инвертор

PV-стринги проходят через два щита DC PV-Box 4 и распределяются между шестью MPPT-входами инвертора. Проектировщик проверяет напряжение, рабочий ток, ток короткого замыкания и допустимую мощность каждого входа.

3. Трёхфазная сеть объекта

AC-выход инвертора через отдельную защиту подключается к сборной шине 0,4 кВ. Солнечная энергия поступает потребителям, а разрешённый избыток — через узел коммерческого учёта во внешнюю сеть.

Количество панелей в стрингах, распределение по MPPT, состав DC- и AC-защиты, кабельные трассы, заземление, молниезащита и схема крепления определяются рабочим проектом. Для станции мощностью 100 кВт типовая схема без расчётов недопустима.

Профессиональная реализация солнечной электростанции под ключ

Компания «ТОК» выполняет предпроектное обследование с выездом на объект: анализирует график нагрузки, разрешённую мощность, параметры главного распределительного щита и узла учёта, состояние кровли, несущую способность конструкций, ориентацию скатов и затенение.

Мы выполняем проектные работы, расчёт стрингов и кабельных линий, подбор защитного оборудования, проектирование креплений, монтаж панелей и инвертора, сборку щитов, пусконаладку и настройку мониторинга. После запуска доступны профессиональное сервисное обслуживание, диагностика, техническая поддержка и контроль эффективности генерации.
